Su-Soğutulmuş Yağ-Serbest Kaydırma Hava Kompresörü

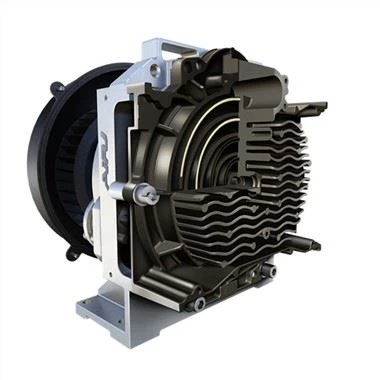

Su-soğutmalı yağ-serbest kaydırmalı hava kompresörü, sıkıştırma odasında yağla yağlama olmadan havayı sürekli olarak sıkıştırmak için birbirine geçen ikili kaydırma elemanlarını kullanır; entegre su ceketi ise kirlenme risklerini ortadan kaldırmak ve yüksek-ortamlı ortamlarda sabit çalışma sıcaklıklarını korumak için termal enerjiyi doğrudan sıkıştırma bölgelerinden uzaklaştırır.
Ürüne Genel Bakış
Su-soğutmalı yağ-serbest kaydırmalı hava kompresörü, sıkıştırma odasında yağla yağlama olmadan havayı sürekli olarak sıkıştırmak için birbirine geçen ikili kaydırma elemanlarını kullanır; entegre su ceketi ise kirlenme risklerini ortadan kaldırmak ve yüksek-ortamlı ortamlarda sabit çalışma sıcaklıklarını korumak için termal enerjiyi doğrudan sıkıştırma bölgelerinden uzaklaştırır.
Temel Özellikler
|
Parametre |
Teknik Şartname |
|
Çalışma Basıncı |
8 bar'dan 10 bar'a (116 psi'den 145 psi'ye) |
|
Hava Dağıtımı (FAD) |
0,3 m3/dak ila 3,5 m3/dak (10,6 ila 123,6 CFM) |
|
Motor Gücü |
2,2 kW ila 22 kW (IE3/IE4 yüksek-verimlilik) |
|
Soğutma Suyu |
Giriş<= 32 deg C, Flow: 15 to 65 L/min |
|
Hava Saflık Sınıfı |
ISO 8573-1 Sınıf 0 sertifikalı, yağsız |
Su-Soğutma Mimarisi
Doğrudan Termal Emilim:Su ceketleri sıkıştırma odalarını çevreleyerek ısıyı üretim noktasında dağıtır.
Kapalı-Döngü Uyumluluğu:Tesis soğutucularıyla arayüzler; bakır-nikel borulu ısı eşanjörleri mineral tortulaşmasını önler.
Otomatik Düzenleme:Solenoid valfler, termal şoku önlemek için çıkış sıcaklığına bağlı olarak soğutma akışını kontrol eder.
Temel Performans Metrikleri
Termal Kontrol:
Termal genleşme bozulmasını önlemek için sıkıştırma elemanı sıcaklıklarını 60 derece C'nin altında tutar.
Hacimsel Çıkış:
Sürekli, titreşimli-ücretsiz dağıtım, sabit-talep hatlarındaki büyük alt alıcı tankı gereksinimlerini ortadan kaldırır.
Yük Eşleştirme:
Çok-aşamalı kaydırma aşamalandırma, boşta kalan güç tüketimini azaltmak için talebin düşük- olduğu dönemlerde tek tek modülleri otomatik olarak kapatır.
Akustik Sönümleme:
Muhafaza yalıtımı ve titreşim yalıtımı, çalışma gürültüsü seviyelerini 1 metrede 52 dB(A) ile 63 dB(A) arasında tutar.
Saflık Güvencesi
Oda İzolasyonu:Sıkıştırma elemanları hava yolunda gres veya yağ olmadan tamamen kuru çalışır.
Hidrokarbon Önleme:Buhar testiyle doğrulanan sıfır-sınıfı saflık standartlarını karşılamak için aerosol kirliliğini ortadan kaldırır.
Filtrasyon Azaltma:Ağır yağ giderme filtre kümelerine olan ihtiyacı- ortadan kaldırarak pnömatik ağlardaki basınç düşüşünü azaltır.
Tipik Endüstriyel Uygulamalar
İlaç Temiz Odaları:Steril ortamlar gerektiren pnömatik ayırma aktüatörlerine ve kabarcıklı-paketleme hatlarına güç sağlar.
Yiyecek ve İçecek Ambalajları:İçerik karıştırma, sıvı şişeleme ve doğrudan ürünle temas işlemleri için yağsız{0}hava sağlar.
Laboratuvar ve Tıbbi:Diş hekimi koltuklarını, analitik spektrometreleri ve hastane ventilatör test tezgahlarını çalıştırır.
Elektronik İmalatı:Mikroskobik yağ izlerine duyarlı devre kartı montaj makinelerini alma-ve-yerleştirme makinelerini çalıştırır.
Mühendislik Seçim Kılavuzu
Akış Hesaplaması:Aktif pnömatik aletlerin maksimum CFM gereksinimlerini toplayın ve %20'lik bir güvenlik marjı ekleyin.
Basınç Eşiği:Standart fabrika otomasyonu için 8 bar'lık birimleri veya yüksek-basınçlı valf çalıştırması için 10 bar'lık değişkenleri seçin.
Soğutma Altyapısı:Tesis soğutma suyu besleme basıncının (0,2 ila 0,4 MPa) ünite gereksinimlerine uyduğunu doğrulayın.
Elektrik Eşleştirme:Sipariş vermeden önce yerel şebeke voltajını, frekansı (50Hz/60Hz) ve faz konfigürasyonunu doğrulayın.
Kurulum Gereksinimleri
Temel:
Titreşim yastıkları olmadan statik ağırlığı destekleyebilen düz, tesviyeli beton döşeme.
Boru Bağlantıları:
Paslanmaz çelik dişli manifoldlar izolasyon valfleri ve partikül filtreleri gerektirir.
Servis Gümrükleme:
Rutin bakım için kabin çevresinde 800 mm açıklık bırakın.
Elektrik Bağlantısı:
Ana gücü, tam-yük amper değerlerine uygun devre kesiciler aracılığıyla bağlayın.
Kalite Kontrol Standartları
Malzeme Spektrometrisi:Dökme demir kaydırmalı muhafazaların ve paslanmaz çelik boruların kimyasal bileşimini doğrular.
CMM Toleransı:Koordinat ölçüm makineleri, kaydırmalı sarma profillerini-mikron altı doğrulukta denetler.
Hidrostatik Test:Su ceketleri, sızdırmazlık bütünlüğünü doğrulamak için çalışma basıncının 1,5 katı basınç testine tabi tutulur.
Tam-Yük Testi:Her ünite maksimum basınç altında sürekli olarak 4 saat boyunca titreşimi ve havanın saflığını izleyerek çalışır.
Paketleme ve Lojistik
Sandık Yapımı:Fümigasyon-içeren çelik desteklerle güçlendirilmiş dış cephe kontrplak.
Nem Savunması:Endüstriyel silika jel kurutucu paketleri içeren vakumlu-kapalı bariyer torbaları.
Bileşen Güvenliği:Hareketli parçalar ve titreşim yalıtıcıları işaretli taşıma braketleriyle cıvatalanmıştır.
Arma Hükümleri:Entegre forklift taban kanalları ve sertifikalı baş üstü kaldırma pabuçları.
Sıkça Sorulan Sorular
S: Kaydırma uçlarının bakım aralığı nedir?
C: Kaydırma uçlu contalar genellikle görev döngülerine bağlı olarak her 8.000 ila 10.000 çalışma saatinde bir muayene ve değiştirme gerektirir.
S: Ham musluk suyu soğutma için kullanılabilir mi?
C: Hayır. Kapalı-döngüde arıtılmış su, deiyonize su veya endüstriyel glikol karışımları mineral tortusunu önlemek için zorunludur.
S: Yüksek-ortamlı fabrikalarda su soğutmanın performansı nasıldır?
C: Borulu su yoluyla ısıyı dışarı atarak sıcak oda havasının birikmesini önler ve istikrarlı sıkıştırma verimliliğini korur.
S: Hangi elektriksel korumalar entegre edilmiştir?
C: Standart güvenlik önlemleri arasında faz sırası izleme, aşırı yük koruması, yüksek deşarj sıcaklığının kapatılması ve düşük su akışı alarmları bulunur.
